Антенна наблюдателя. Весенний полевой день клуба RU QRP очень трудно вписывался в график навалившихся неотложных дел. Однако идея смогла мобилизовать и время, и силы. Понимая , что работать предстоит в основном со станциями малой мощности, было решено применить на диапазоне 40м антенну «нулевого шума». Антенна очень капризна. Свойства целиком зависят от состояния почвы. Поэтому мало пригодна в качестве базовой. В поле как известно уровень индустриального шума невелик. Однако же никто не отменял шумы статических напряжений. То как ведет себя эта антенна на длинных трассах в ночное время было известно мне давно. Целью было проверить ее пригодность на малых расстояниях в дневное время.

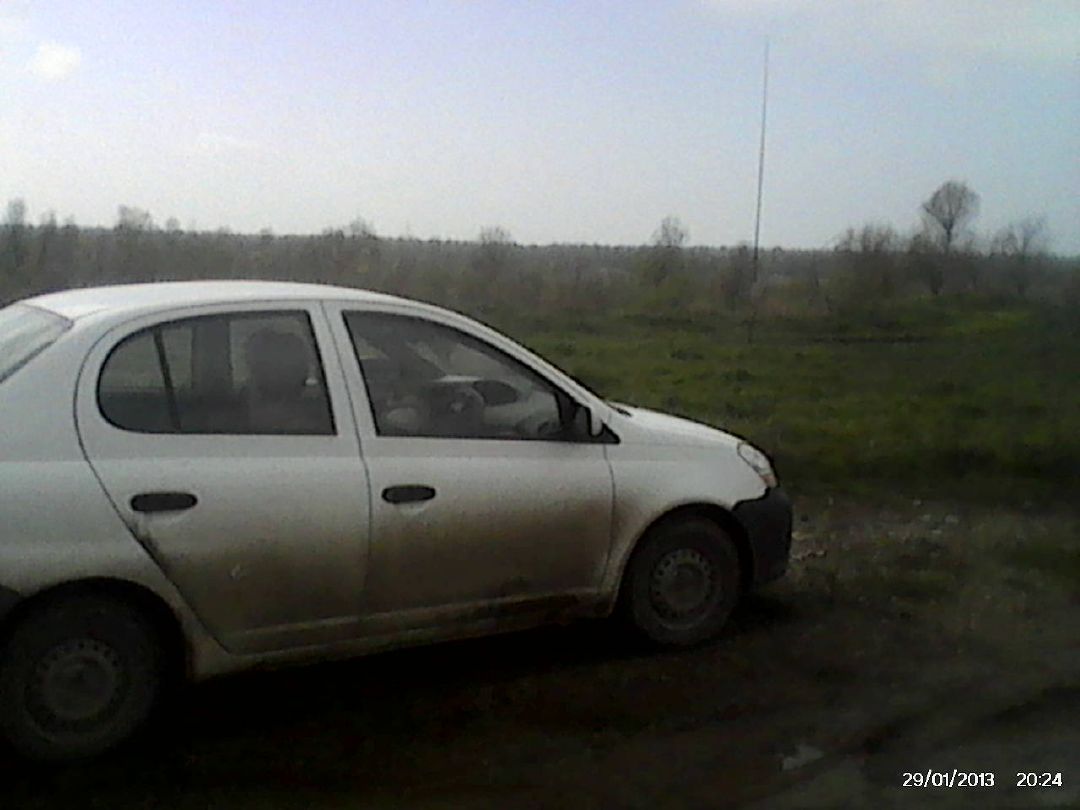

Для диапазона 40 м при длине мачты от 5.5 до 6 метров

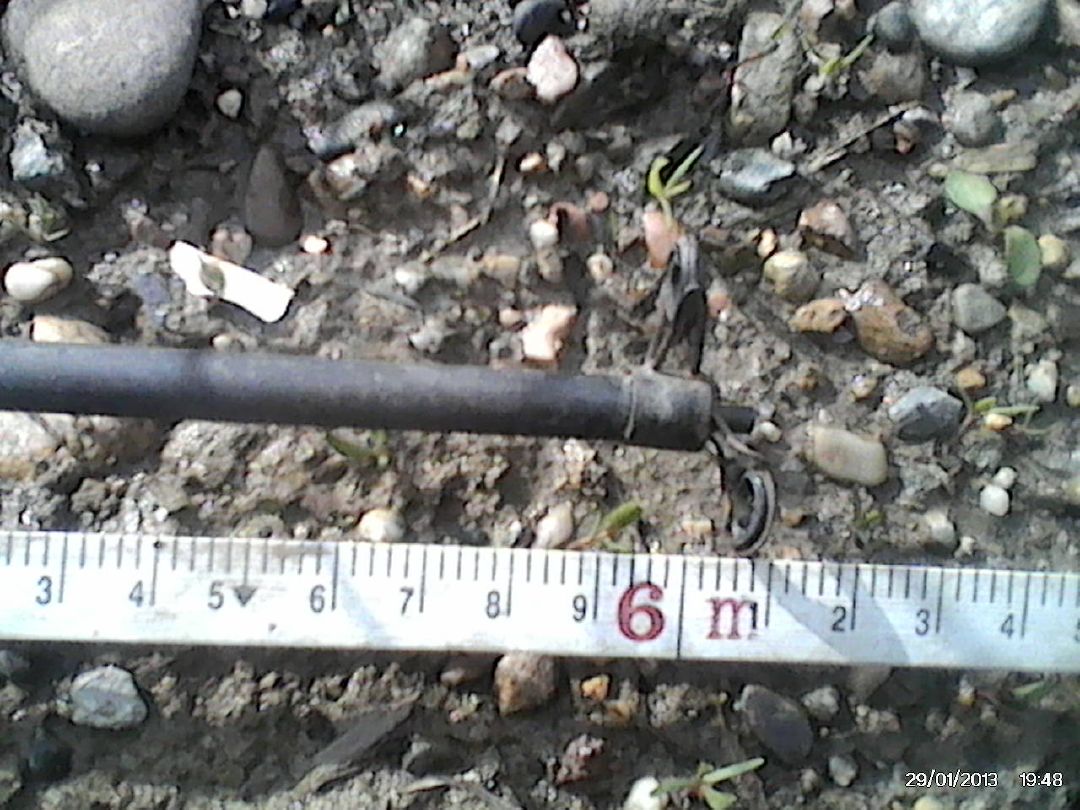

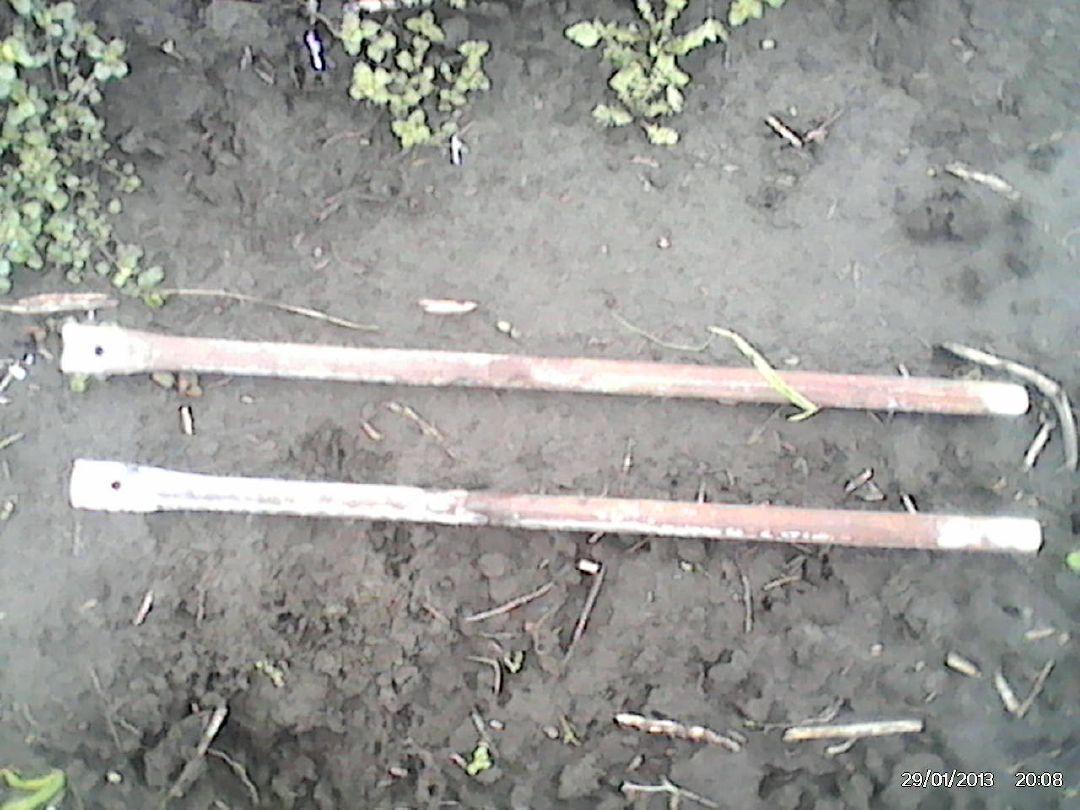

антенна имеет импеданс около 50 ом. Настроечные элементы- трубки из цветного металла длиной по 0,5м.

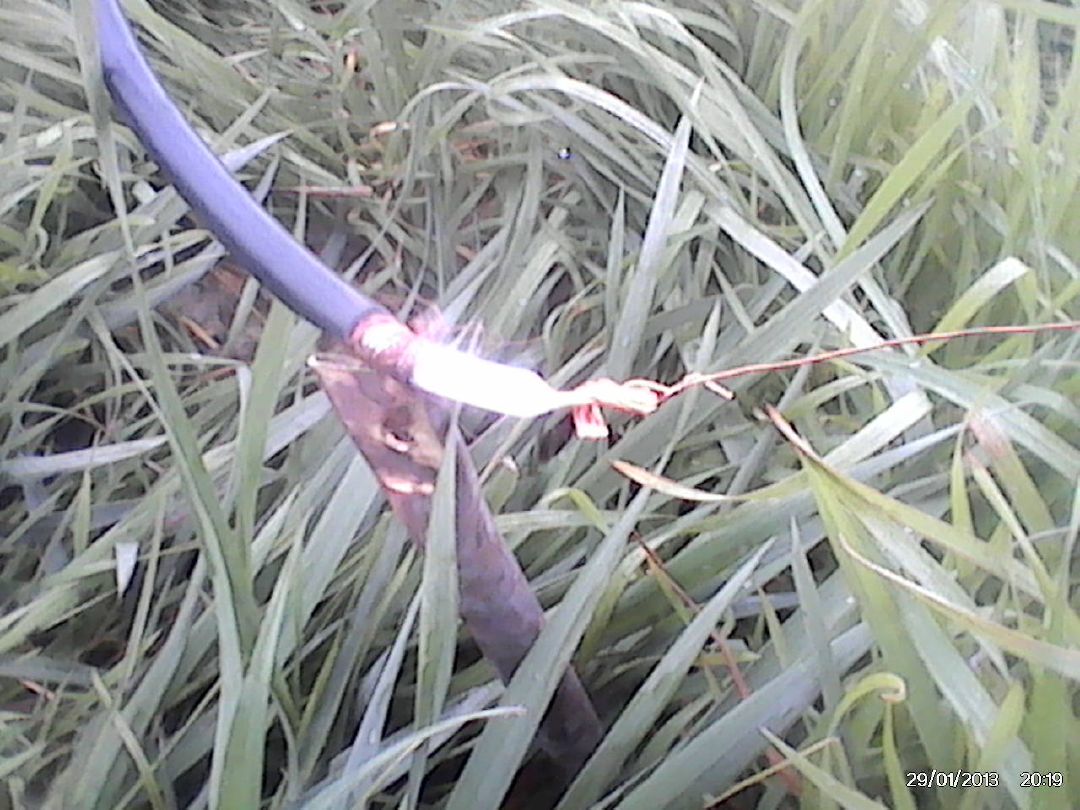

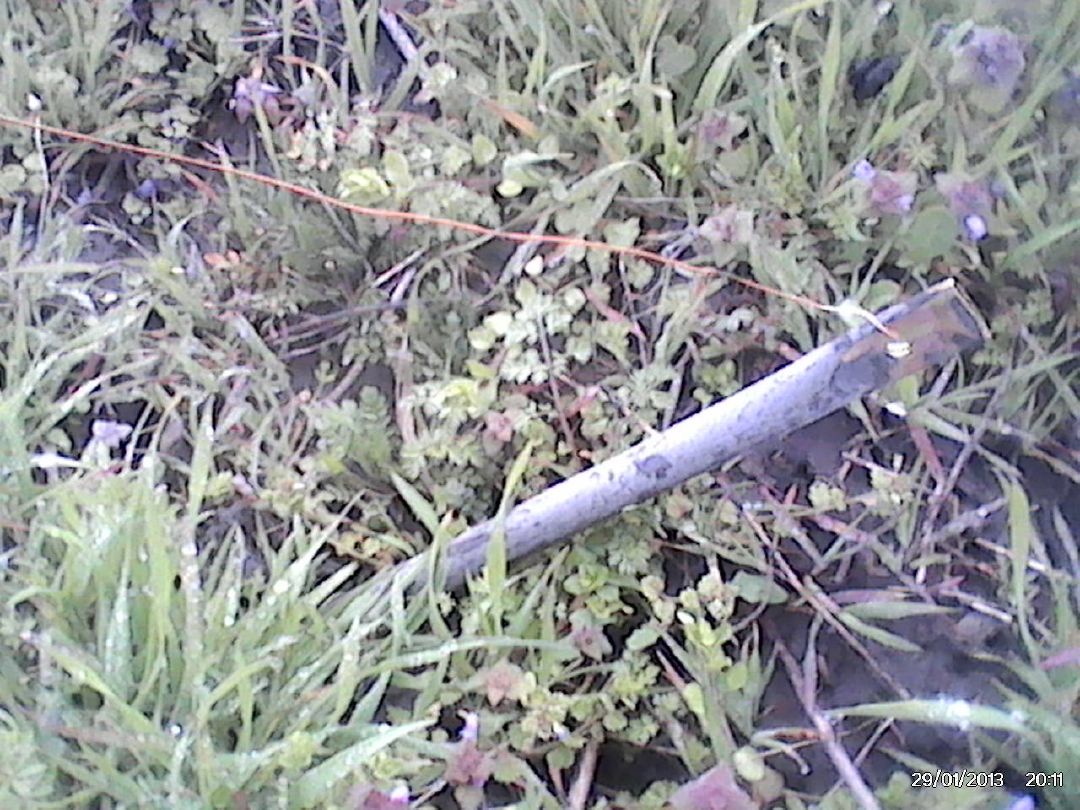

В процессе настройки эти трубки погружаются в грунт на глубину минимального КСВ.


Расчеты в моделировании обещают усиление около 5 Db при угле восхождения 20градусов. На практике стрелка S метра при отвязанном дальнем конце показывала пяти бальный уровень шума и ложилась на ноль при восстановлении контакта. Что обеспечило комфортный прием сигналов QRPстанций (всех кроме совсем уж ближней зоны), и полное разочарование при попытке их вызова. Видимо действительно малое расстояние для антенн данного типа.
